Come lavora la tenuta meccanica pss e perché è la più venduta

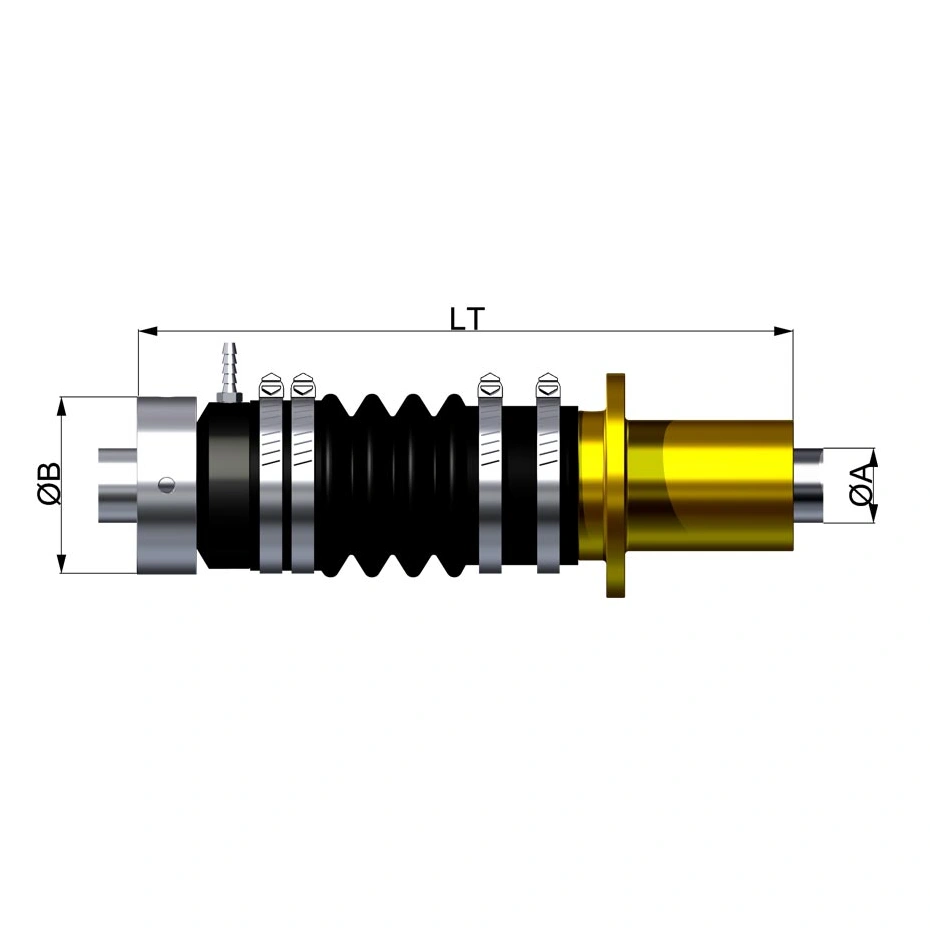

Scopri di più ContattaciLa tenuta meccanica è creata dal contatto di una superficie speculare rotante (un anello di acciaio inox fissato sull’asse porta elica) contro una superficie speculare ferma (una flangia di carbonio/grafite fissata all’astuccio porta asse).
Il contatto è garantito dalla pressione data da un soffietto in gomma precaricato e dalla pressione dell’acqua, che crea un “velo” uniforme tra l’anello di acciaio inox e la flangia di carbonio/grafite.
Tale strato d’acqua elimina ogni attrito tra le superfici e costituisce una tenuta stagna perfetta. Questo tipo di tenute meccaniche è insensibile al movimento ed alle vibrazioni della linea d’asse. Il risultato è il 100% di tenuta d’acqua senza alcuna manutenzione.
La semplicità del progetto della tenuta meccanica PSS è una ulteriore garanzia.
| Ø A | B | D |
|---|---|---|
| 22 mm | 5" 1/2 (140mm) |
1" 1/4 1" 1/2 1" 3/4 2" 2 1/4" 2" 1/2 (Over Sized) |
| 25 mm | 6 1/4 | |
| 1" (25,4 mm) | ||
| 28 mm | ||
| 1" 1/8 (28,5 mm) | ||
| 30 mm | ||
| 1" 1/4 (31,7 mm) | 6" 1/2 (165 mm) |
1" 3/4 2" 2 1/4" 2" 1/2 2" 3/4 (o.s.) 3" (o.s.) 3" 1/4 (o.s.) 3" 1/2 (o.s.) |
| 32 mm | ||
| 1" 3/8 (35,00 mm) | ||
| 35 mm | ||
| 1" 1/2 (38,1 mm) | 8" 1/2 (216 mm) |
2" 2 1/4" 2" 1/2 2" 3/4 3" 3" 1/4 3" 1/2 3" 3/4 (o.s.) 4" (o.s.) |
| 40 mm | ||
| 1" 3/8 (35,00 mm) | ||
| 1" 3/4 (44,4 mm) | ||
| 45 mm | ||
| 2" (50,8 mm) | ||
| 55 mm | ||
| 2" 1/4 (57,1 mm) | 8" 3/4 (222 mm) |
3" 1/4 3" 1/2 3" 3/4 4" 4" 1/4 (o.s.) 4" 1/2 (o.s.) 4" 3/4 (o.s.) 5" (o.s.) |
| 60 mm | ||
| 2" 1/2 (63,5 mm) | ||
| 65 mm | ||
| 3" 1/4 (82,5 mm) | 9" 3/4 (248 mm) |
4" 1/4 (o.s.) 4" 1/2 4" 3/4 5" 5" 1/4 5" 1/2 (o.s.) 5" 3/4 (o.s.) 6" (o.s.) |
| 85 mm | ||
| 3" 1/2 (88,9 mm) | ||
| 90 mm | ||
| 95 mm | ||
| 3" 3/4 (95,2 mm) | ||
| 100 mm | 9" 3/4 (248 mm) | 6" |
| 105 mm | ||
| 110 mm | 13" (330 mm) |
6" 7" |
| 4" 1/2 (114,3 mm) | ||
| 120 mm | 13" (330 mm) |
7" 8" |
| 5" (127 mm) | ||
| 130 mm | ||
| 5" 1/2 (139,7 mm) | ||
| 140 mm | ||
| 150 mm | ||
| 6" (152,4 mm) | ||
